Конфигуратор термокосы на сайте РУСГЕОТЕХ

Конфигуратор позволяет любому проектировщику, изыскателю или специалисту геотехнического мониторинга самостоятельно собрать необходимую модификацию термокосы в зависимости от области её применения Для начала работы с конфигуратором перейдите на сайт РУСГЕОТЕХ набрав в адресной строке вашего браузера rgtekh.ru

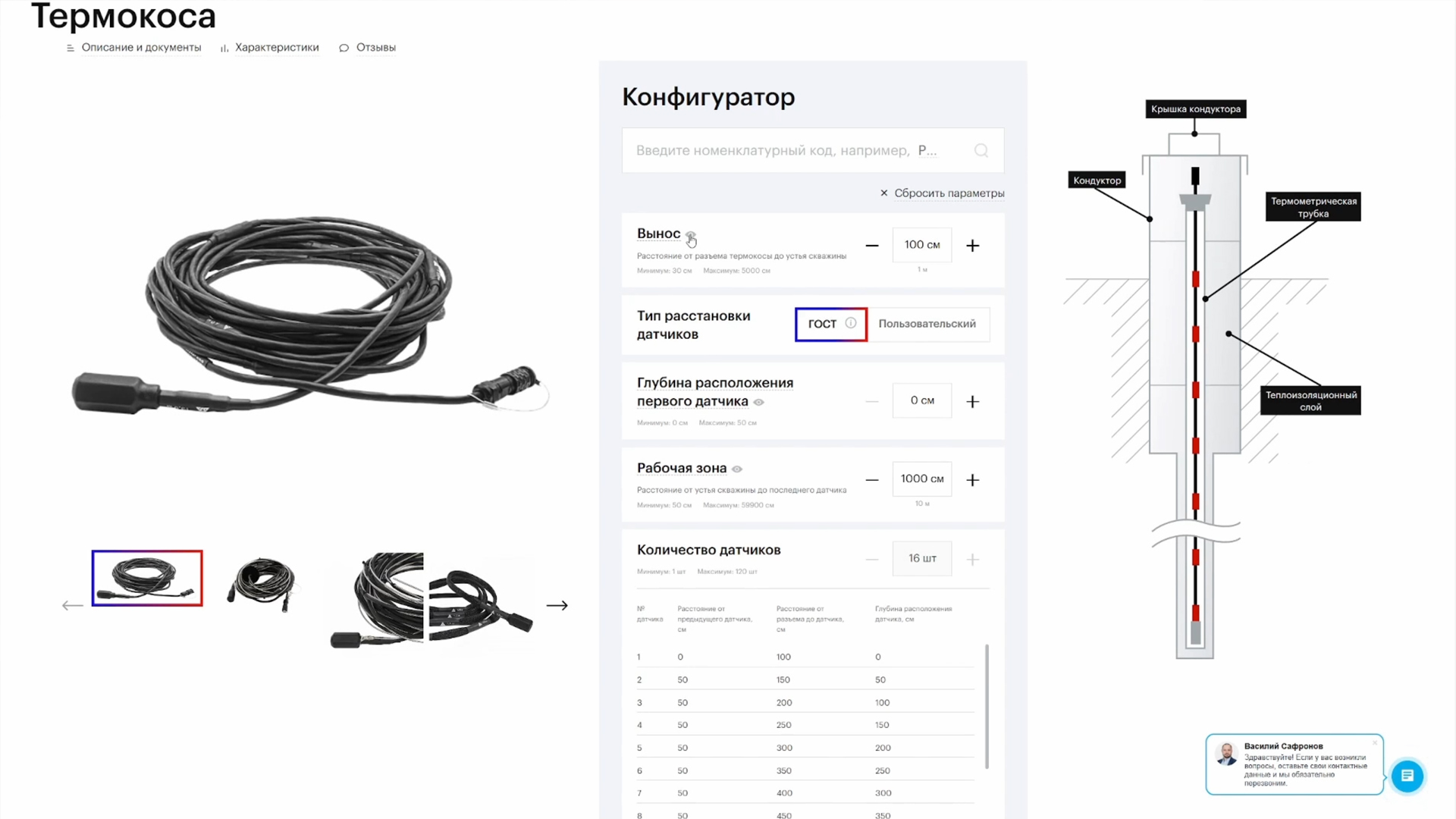

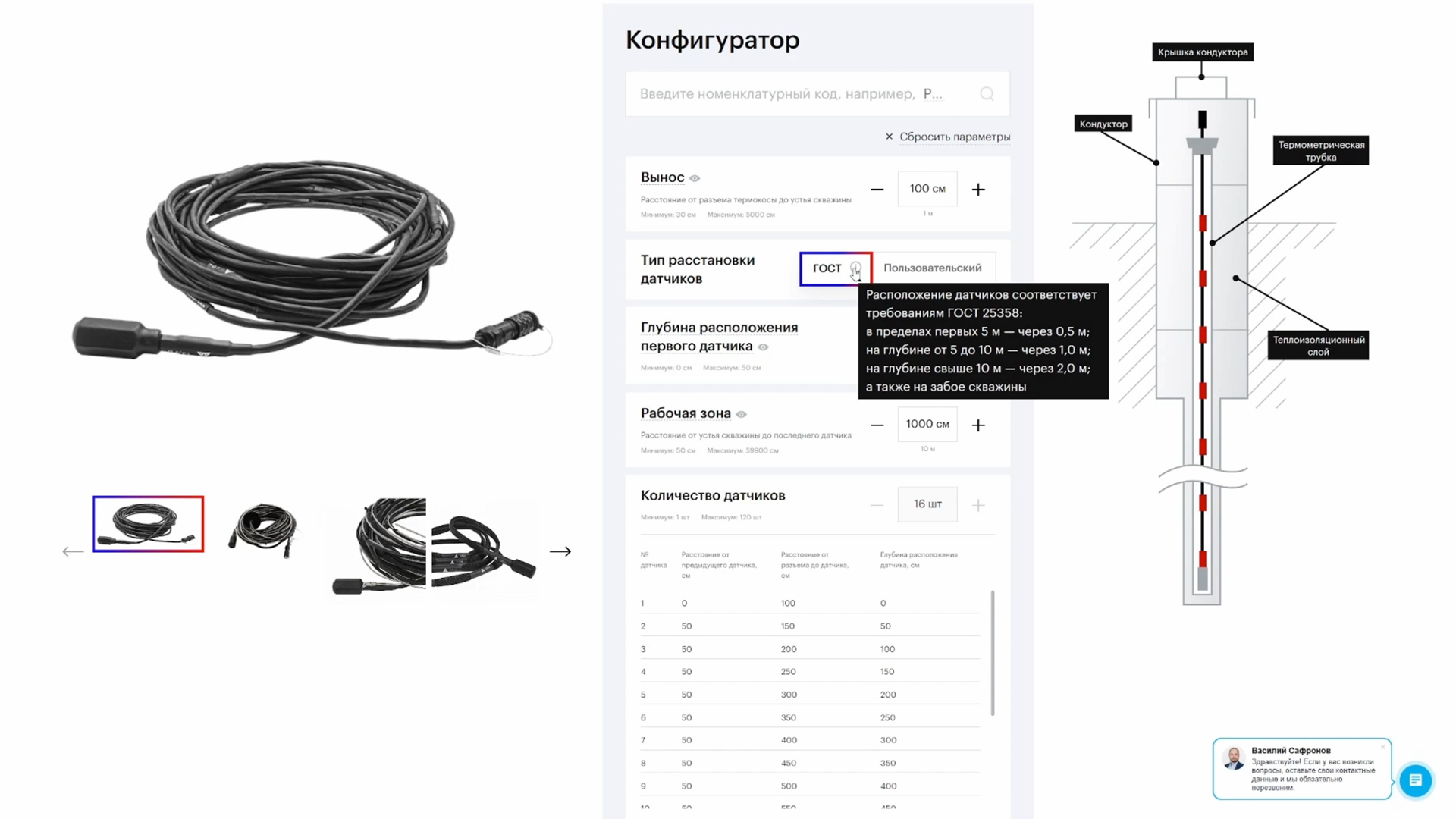

Перейдя на сайт РУСГЕОТЕХ выберите вкладку «Каталог продукции», далее раздел «Термокоса». В центре страницы Конфигуратора располагается Блок характеристик для заполнения, справа схема термокосы, установленной в термоскважине. В нижней части конфигуратора расположены кнопки выбора опциональных элементов термокосы, отображается собранная конфигурация и стоимость. Перейдем к конфигурации термокосы. Если у вас есть номенклатурный код термокосы, то промотайте ролик до соответствующего тайм-кода.

Конфигурация термокосы

Для начала конфигурации термокосы необходимо определить длину ВЫНОСА. Как видно на схеме справа, вынос – это расстояние от разъёма термокосы до уровня земли, часть термокосы, предназначенная для удобства подключения вторичных устройств, таких как считыватель, логгер, концентратор или преобразователь.

Минимальный вынос 30 сантиметров задаётся как правило при устройстве термоскважин на уровне пола помещения. Стандартный вынос термокосы для подключения считывателя 1 метр 25 сантиметров; для подключения логгера 1 метр. При необходимости вывода разъема термокосы из скважины длина выноса может быть увеличена до 50 метров. Установим длину выноса 1 метр для подбора термокосы под логгер.

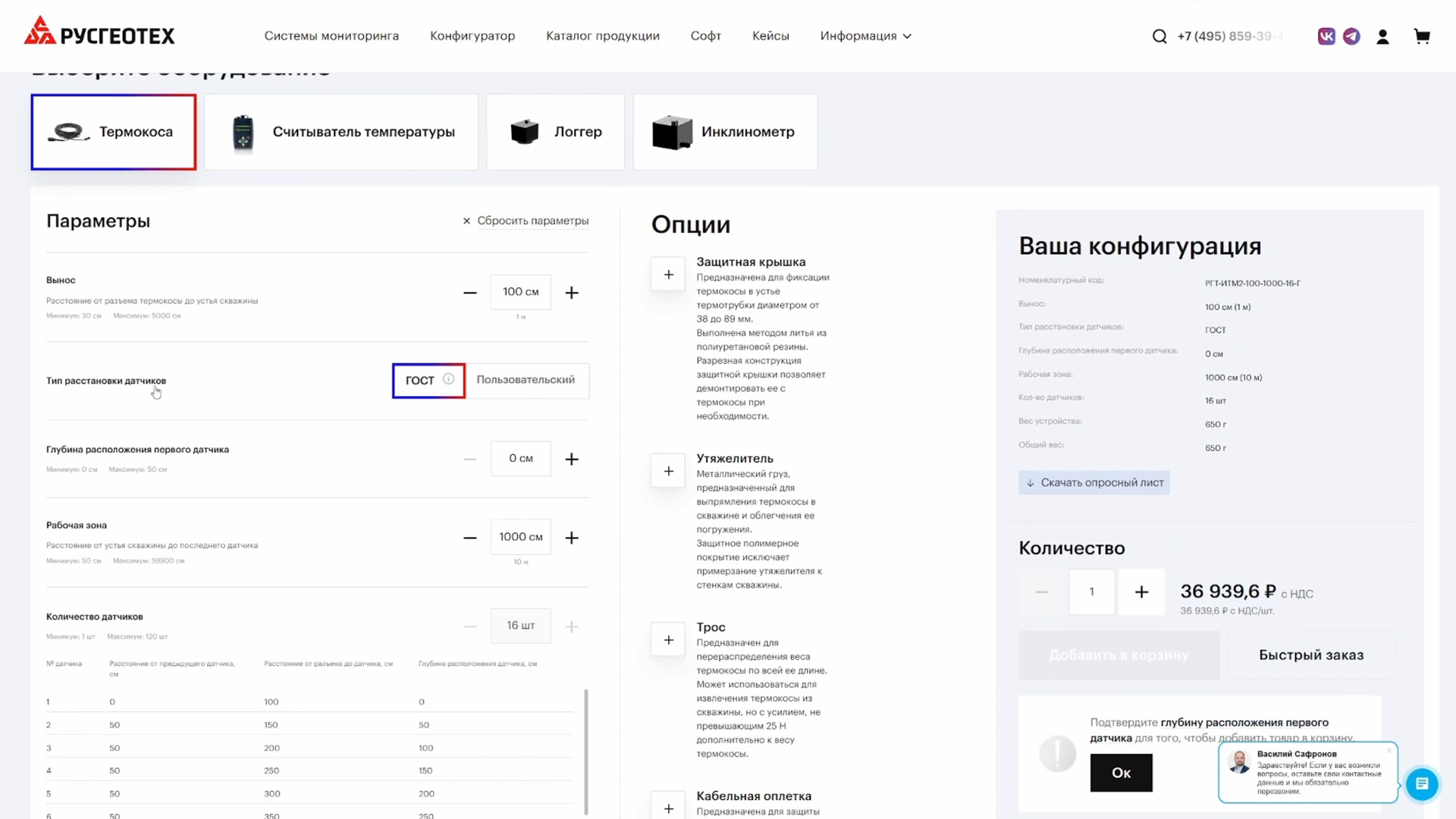

Переходим к выбору типа расстановки датчиков. В зависимости от области применения термокосы, расстановка датчиков на ней может быть по ГОСТ или пользовательской. Расстановка датчиков по ГОСТ применяется повсеместно при проведении изысканий и геотехническом мониторинге. Пользовательская расстановка датчиков применяется как правило при устройстве термокосы в горизонтальном термопоперечнике или при научных исследованиях с частой расстановкой датчиков.

Выберем расстановку по ГОСТ

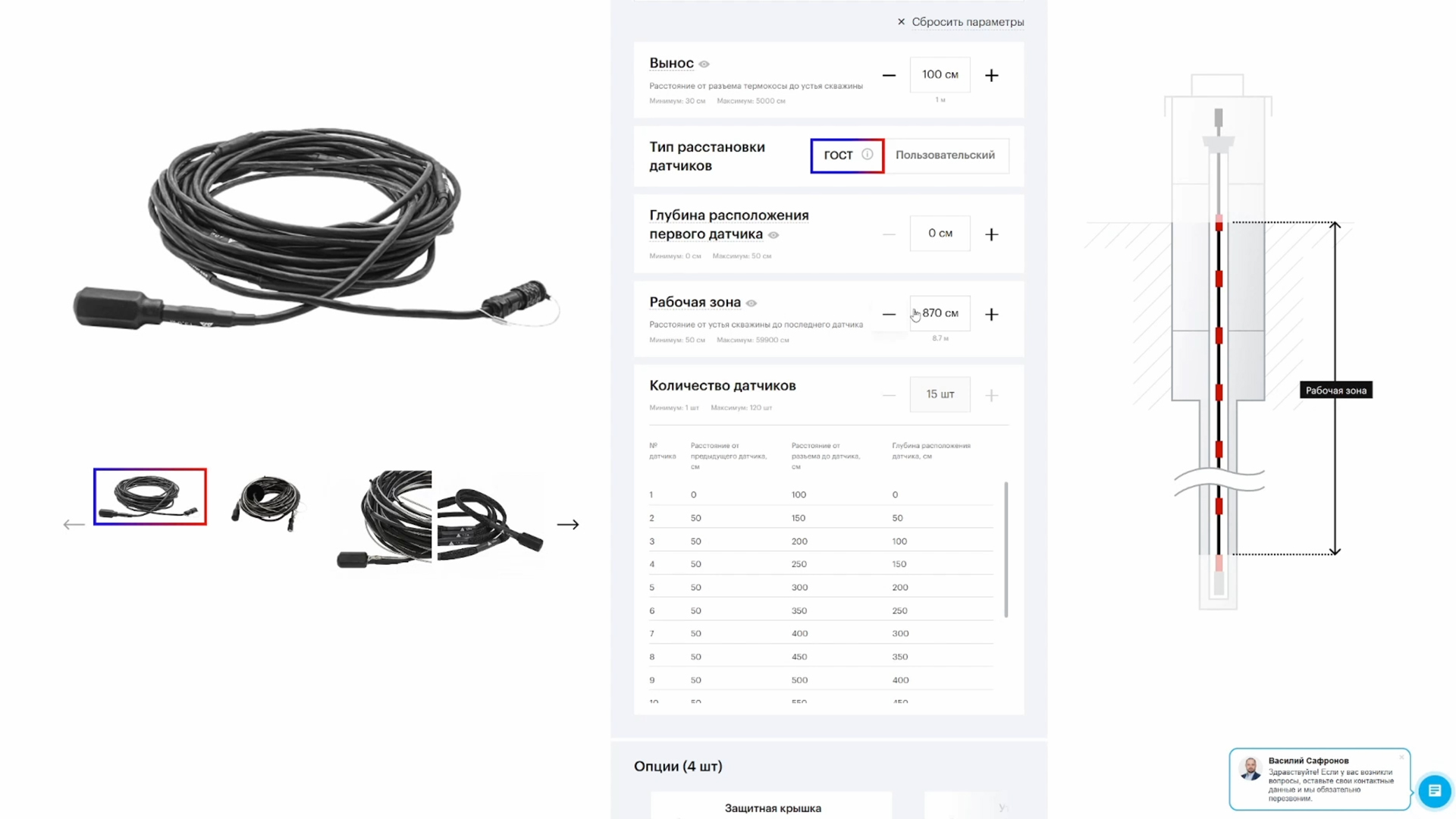

Следующим шагом необходимо выбрать глубину расположения первого датчика. Стандартная глубина установки первого датчика – на уровне поверхности земли, то есть 0 см. В некоторых случаях показанием температуры грунта на уровне земли пренебрегают и устанавливают первый датчик на глубине 50 см. Выберем стандартную глубину установки первого датчика, 0 сантиметров. Далее переходим к определению рабочей зоны, расстоянию от уровня земли до последнего датчика. Длина рабочей зоны термокосы определяется глубиной скважины.

Глубина стандартных скважин для термометрии составляет 10, 15 или 20 метров. Для научных целей возможно изготовление термокос длиной до 600 метров. Выберем типовую длину рабочей зоны для установки термокосы в скважину 10 метров или 1000 сантиметров.

Следующим пунктом определяется количество датчиков. При выборе типа расстановки по ГОСТ количество определяется автоматически. При выборе пользовательского режима количество датчиков и расстояния между ними возможно изменить. Дальнейшими действиями необходимо выбрать опциональные элементы - комплектующие для термокосы.

Выбор комплектующих для термокосы

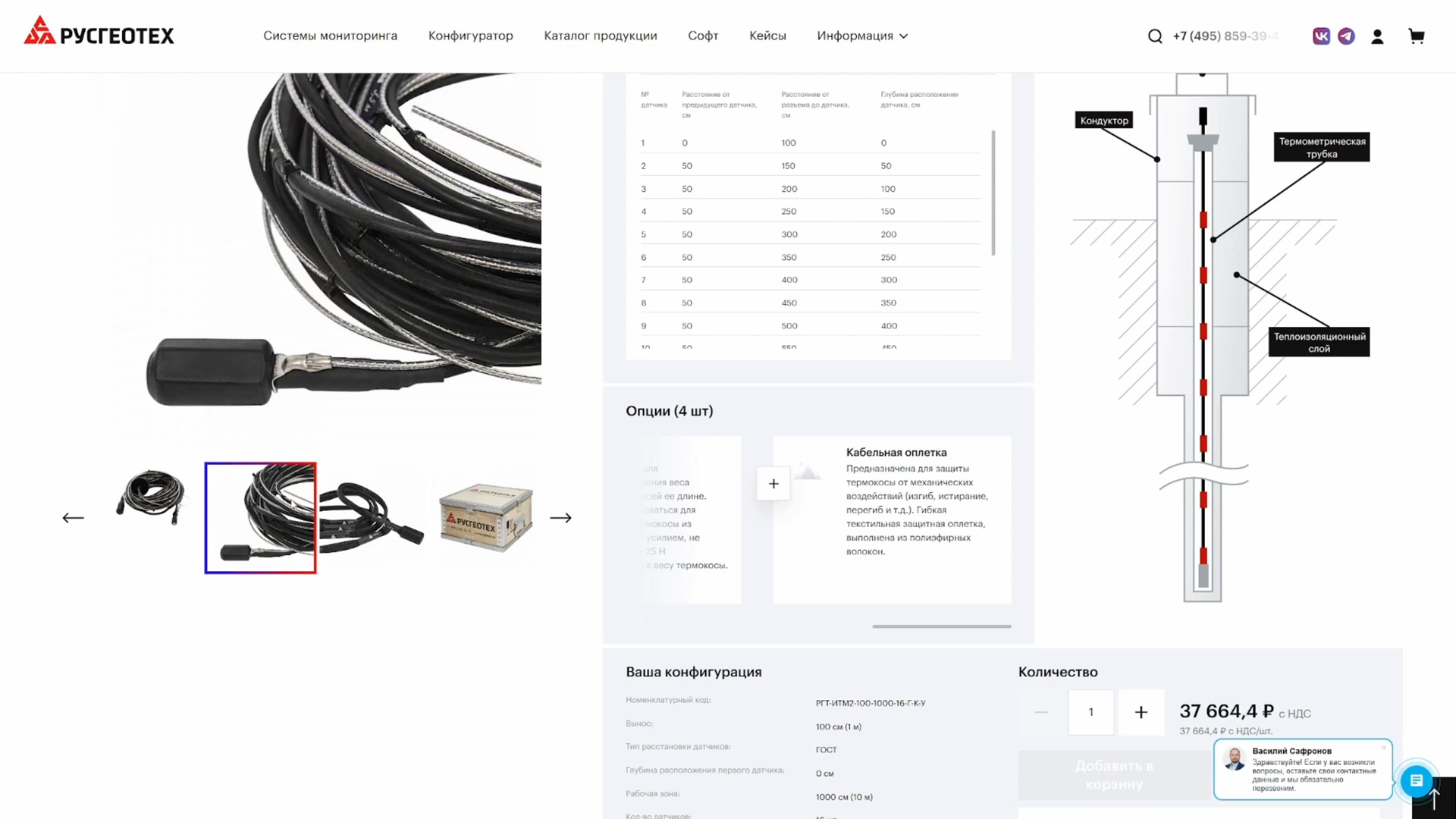

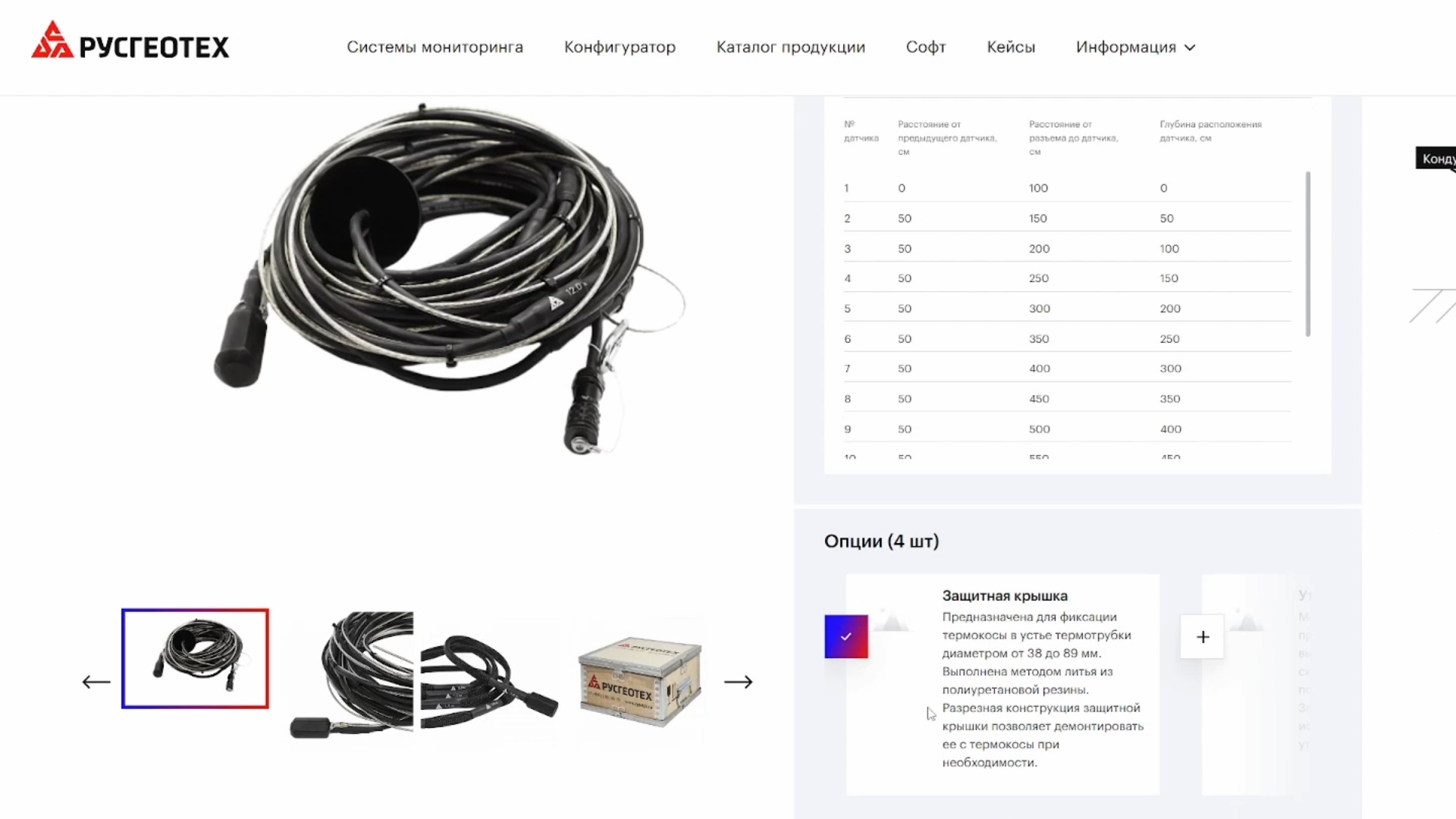

Защитная крышка применяется для фиксации термокосы в устье термотрубки при использовании портативного считывателя. При установке логгера термокоса надежно фиксируется разъемом, и защитная крышка снимается. Утяжелитель, предназначен для выпрямления термокосы в скважине и облегчения её погружения. Армирующий трос, предназначен для упрочнения конструкции термокосы. Кабельная оплётка, предназначенную для защиты термокосы от механических воздействий. По результату мы получаем конфигурацию необходимой термокосы.

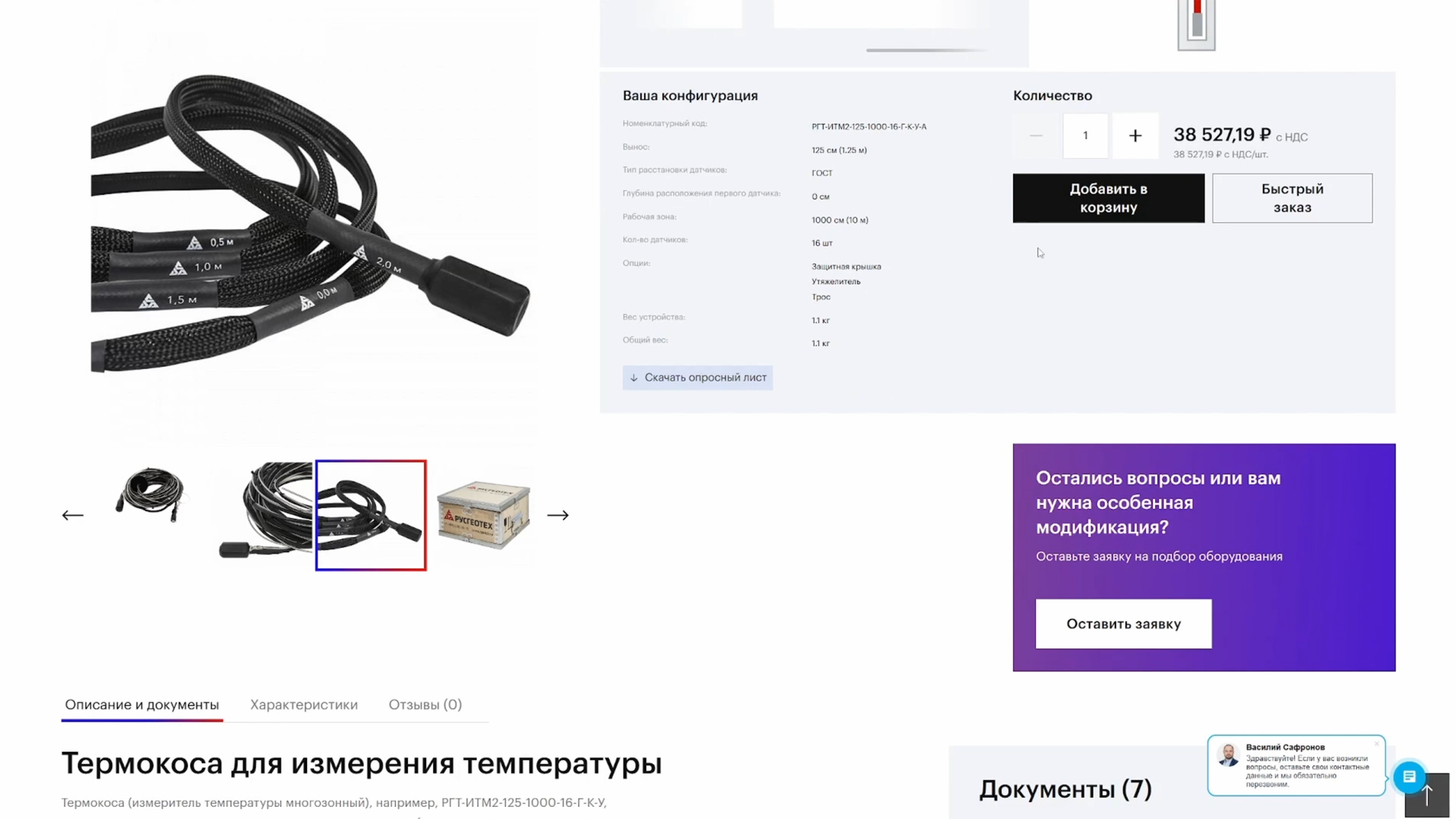

При необходимости вы можете скачать опросный лист на сконфигурированную термокосу. Добавить в корзину или оформить быстрый заказ. Заполнив поля: имя, почта, телефон.

Ввод номенклатурного кода

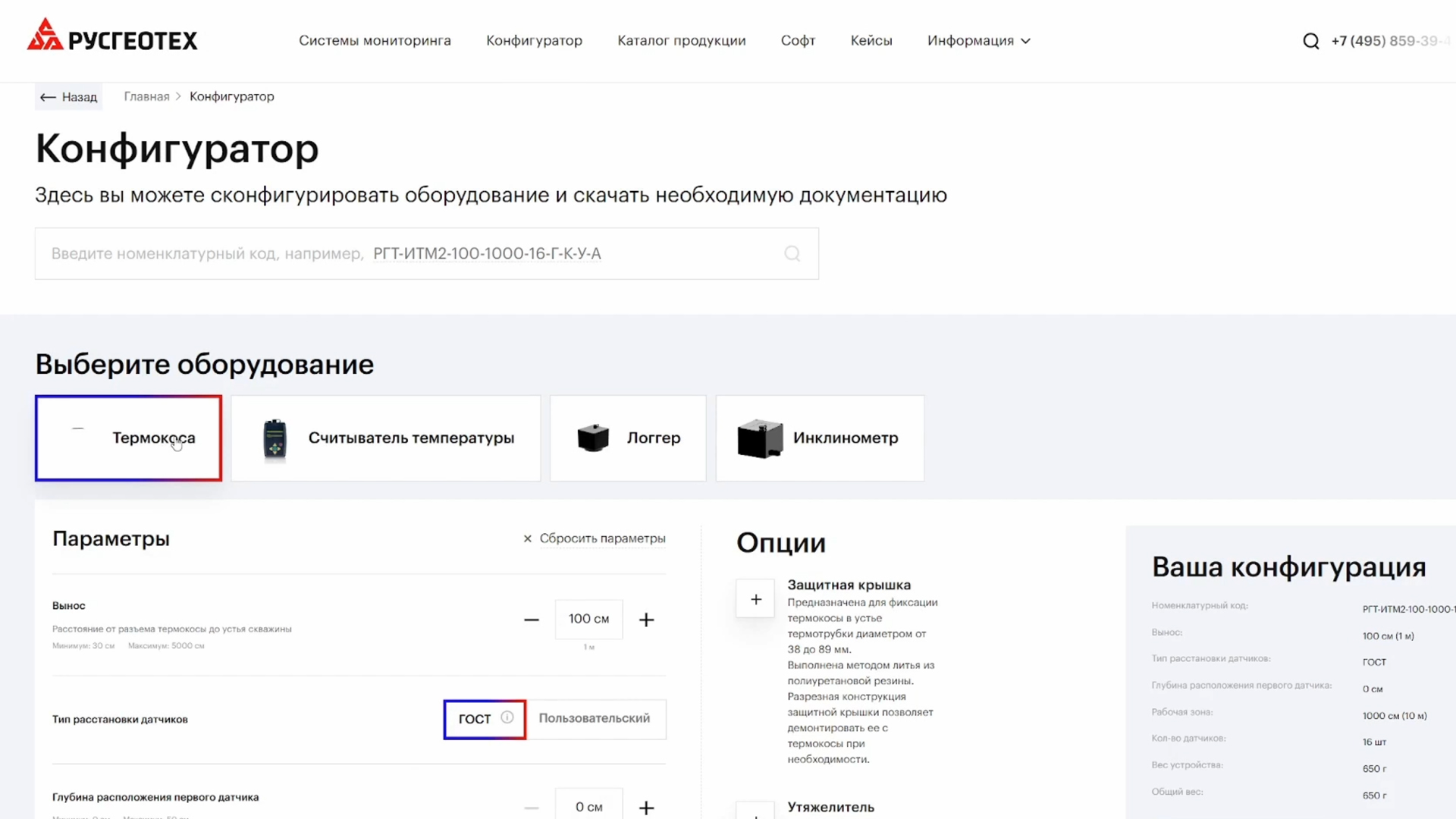

Если в опросном листе, спецификации или ином документе указан номенклатурный код требуемой термокосы, то вы можете ввести его в поисковую строку. По заданному коду автоматически сконфигурируется необходимая вам термокоса с учётом опциональных элементов, которую вы можете добавить в корзину и заказать. Разобравшись с основными элементами термокосы вы можете использовать упрощённую версию конфигуратора на сайте на вкладке Конфигуратор в разделе термокоса.
